Муфты для механического соединения арматуры

Стандартная муфта

Переходные муфты

Концевые анкера

Позиционное соединение

Сварная муфта

Болтовая муфта

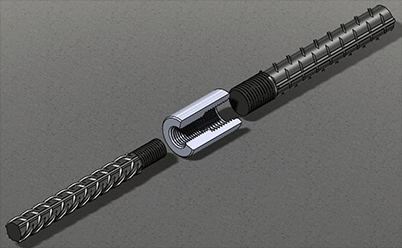

Стандартная муфта

Стандартное соединение GR-R используется для соединения стержней арматуры одинакового диаметра. Предназначено для случаев когда один из стыкуемых элементов жестко закреплен, а ответный может свободно вращается и передвигаться вдоль своей оси. Муфта имеет сплошную внутреннюю правую резьбу.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+3, мм.	Длина муфты L≥, мм.	Длинна резьбы А≥, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-R
GR16R	16	24	43	43	120	0,1
GR18R	18	27	47	47	150	0,1
GR20R	20	31	52	52	180	0,2
GR22R	22	33	57	57	220	0,2
GR25R	25	37	63	63	270	0,3
GR28R	28	41	67	67	270	0,4
GR32R	32	47	77	77	300	0,6
GR36R	36	54	85	85	300	0,9
GR40R	40	59	95	95	350	1,1
Муфта GR-CLR
GR16CRL	16	24	43	21	120	0,1
GR18CRL	18	27	47	23	150	0,1
GR20CRL	20	31	52	26	180	0,2
GR22CRL	22	33	57	28	220	0,2
GR25CRL	25	37	63	31	270	0,3
GR28CRL	28	41	70	35	270	0,4
GR32CRL	32	47	80	40	300	0,6
GR36CRL	36	54	90	45	300	0,9
GR40CRL	40	59	100	50	350	1,2

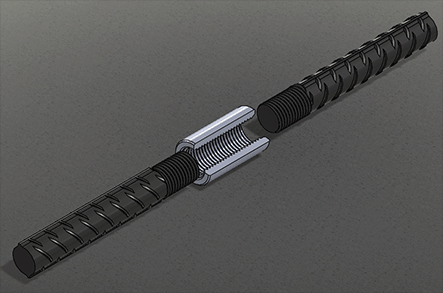

Переходные муфты

Механические соединения «GRAD» типа «CYR» с параллельной резьбой, относятся к переходным соединениям и предназначены для соединения стержней разного диаметра.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L≥, мм.	Длинна резьбы А≥, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CYR
GR18/16CYR	Ø18/ Ø16	27	46	22	200/180	0,1
GR20/18CYR	Ø20/ Ø18	31	50	24	200/200	0,2
GR20/16CYR	Ø20/ Ø16	31	48	22	200/180	0,2
GR22/20CYR	Ø22/ Ø20	33	55	26	270/200	0,2
GR22/18CYR	Ø22/ Ø18	33	53	24	270/200	0,2
GR22/16CYR	Ø22/ Ø16	33	51	22	270/180	0,2
GR25/22CYR	Ø25/ Ø22	37	61	29	270/270	0,3
GR25/20CYR	Ø25/ Ø20	37	58	26	270/200	0,3
GR25/18CYR	Ø25/ Ø18	37	56	24	270/200	0,3
GR25/16CYR	Ø25/ Ø16	37	54	22	270/180	0,3
GR28/25CYR	Ø28/ Ø25	41	67	32	300/270	0,4
GR28/22CYR	Ø28/ Ø22	41	64	29	300/270	0,4
GR28/20CYR	Ø28/ Ø20	41	61	26	300/200	0,4
GR28/18CYR	Ø28/ Ø18	41	59	24	300/200	0,4
GR28/16CYR	Ø28/ Ø16	41	57	22	300/200	0,4
GR32/28CYR	Ø32/ Ø28	47	75	34	300/300	0,6
GR32/25CYR	Ø32/ Ø25	47	72	32	300/270	0,6
GR32/22CYR	Ø32/ Ø22	47	69	29	300/270	0,6
GR32/20CYR	Ø32/ Ø20	47	66	26	300/200	0,6
GR32/18CYR	Ø32/ Ø18	47	64	24	300/200	0,6

Концевые анкера

Концевой анкер заменяет собой арматурные стрежни с изгибом, анкерные болты и элементы из конструкционной стали. Муфта рассчитана таким образом чтобы обеспечить большой запас прочности при полной растягивающей нагрузке с фиксацией на бетон или сталь. Компания GRAD производит 2 типа подобных анкеров типа CA18 и CA 18/1.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D1±2, мм.	D2≥, мм.	Длина муфты L≥, мм.	E≥, мм.	Усилие затяжки, Нм.	вес кг.
Анкер типа GR CA18
GR16CA18	16	55		24		120	0,4
GR18CA18	18	60		29		150	0,6
GR20CA18	20	65		35		180	0,8
GR22CA18	22	70		37		220	1,0
GR25CA18	25	80		40		270	1,4
GR28CA18	28	90	80	42	25	270	1,6
GR32CA18	32	105	80	45	25	300	2,1
GR36CA18	36	115	80	52	25	300	2,8
GR40CA18	40	130	80	58	30	350	3,5
Анкер типа GR CA18/1
GR16CA18/1	16	35		24		120	0,1
GR18CA18/1	18	40		30		150	0,2
GR20CA18/1	20	45		36		180	0,4
GR22CA18/1	22	50		38		220	0,5
GR25CA18/1	25	55		40		270	0,6
GR28CA18/1	28	65		43		270	0,9
GR32CA18/1	32	75		46		300	1,3
GR36CA18/1	36	80		53		300	1,7
GR40CA18/1	40	90	80	58	25	350	2,1

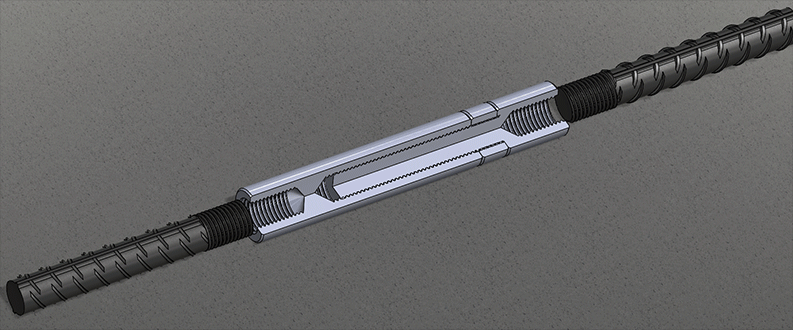

Позиционное соединение

Позиционные соединения предназначены для быстрого соединения двух криволинейных, изогнутых, прямых стрежней арматуры когда ни один из них не может свободно вращаться которые так же имеют ограничения по передвижению в осевом направлении. Как правило они применяются для сборки сборных и свайных каркасов. Отличие муфты СР13 от СР 14 состоит в том что у муфты СР14 величина вылета F0 ограничена, тогда как у СР13 не ограничена и задается проектом.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L+2, мм.	Длинна резьбы А≥, мм.	Max. F0 мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CP13
GR16CP13	16	24	≥ 120	22	≥ 22	120	≥ 0,4
GR18CP13	18	27	≥ 130	24	≥ 24	150	≥ 0,5
GR20CP13	20	31	≥ 140	26	≥ 26	180	≥ 0,8
GR22CP13	22	33	≥ 155	29	≥ 29	220	≥ 1,0
GR25CP13	25	37	≥ 170	32	≥ 32	270	≥ 1,3
GR28CP13	28	41	≥ 185	35	≥ 35	270	≥ 1,7
GR32CP13	32	47	≥ 215	40	≥ 40	300	≥ 2,6
GR36CP13	36	54	≥ 235	45	≥ 45	300	≥ 3,8
GR40CP13	40	59	≥ 255	50	≥ 50	350	≥ 4,8
Муфта GR-CP14
GR16CP14	16	24	120	22	22	120	0,4
GR18CP14	18	27	130	24	24	150	0,5
GR20CP14	20	31	140	26	26	180	0,8
GR22CP14	22	33	155	29	29	220	1,0
GR25CP14	25	37	170	32	32	270	1,3
GR28CP14	28	41	185	35	35	270	1,7
GR32CP14	32	47	215	40	40	300	2,6
GR36CP14	36	54	235	45	45	300	3,8
GR40CP14	40	59	255	50	50	350	4,8

Сварная муфта

Сварные соединения используются для быстрого и простого соединения стрежней арматуры с прокатным профилем или закладными деталями. С одного конца муфты нарезана резьба, с другого подготовлено место под сварку. Муфты изготавливаются из свариваемых марок стали. Как правило муфты привариваются к металлоконструкциям в стадии их изготовления. Тип сварного шва, угол наклона α определяется конструкторами разрабатывающими проект.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L≥, мм.	Длинна резьбы А≥, мм.	Диаметр D1±2, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CW16
GR16CW16	16	24	40	22	15	120	0,1
GR18CW16	18	27	45	24	16	150	0,1
GR20CW16	20	31	50	26	17	180	0,2
GR22CW16	22	33	55	29	18	220	0,3
GR25CW16	25	37	55	32	21	270	0,3
GR28CW16	28	41	55	35	24	270	0,4
GR32CW16	32	47	60	40	28	300	0,5
GR36CW16	36	54	65	45	31	300	0,7
GR40CW16	40	59	75	50	34	350	1,0

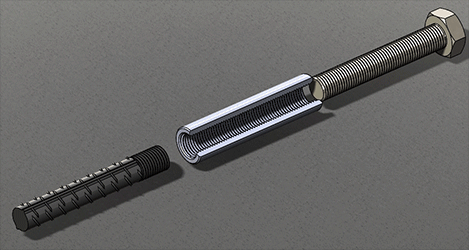

Болтовая муфта

Болтовые соединения необходимы для крепления стрежней арматуры к несущим стальным конструкциям, к фундаментам, колоннам или стенам (основания пилонов, крепление подкрановых путей, мостиков, труб), При этом используется стандартный метрический болт. Муфту удобно использовать при устройстве стяжек большой длинны (например в опалубке или деревянных шпунтинах) для защиты от внутреннего давления и устройства неподвижного защемленного анкера для грунтовых анкеров.

Условное обозначение	Диаметр стержня, мм.	Наружный диаметр муфты D+2, мм.	Длина муфты L, мм.	Усилие затяжки, Нм.	вес кг.
Муфта GR-CB17
GR16CB17	16	24	93	120	0,2
GR18CB17	18	27	96	150	0,2
GR20CB17	20	31	114	180	0,4
GR22CB17	22	33	131	220	0,4
GR25CB17	25	37	136	270	0,5
GR28CB17	28	41	153	270	0,7
GR32CB17	32	47	174	300	1,0
GR36CB17	36	54	184	300	1,6
GR40CB17	40	59	188	350	2,0
